照明器具取付け方法

▼クイック取付けネジを使わない省施工タイプ

•

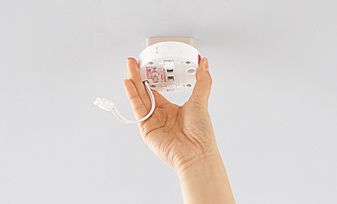

  1. 引掛シーリングまたは引掛埋込ローゼットにアダプターを差し込み、時計方向に回し固定します。

•

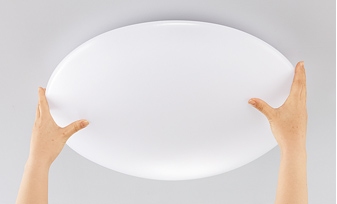

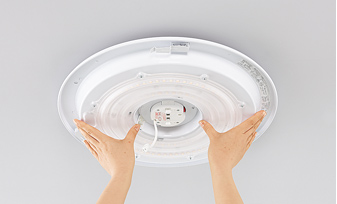

  2. 本体を平行に持ち、アダプターのガイドに合わせカチッと音がするまで押し上げて取付けます。

•

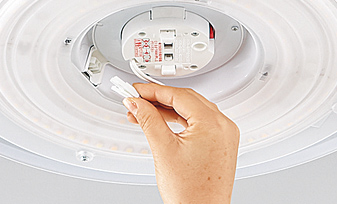

  3. ぐらつきがないか確認した後、コネクターを接続します。

•

  4. カバーを取付け、作業完了。

▼簡易取付け※配線器具により取付け方法が異なります。

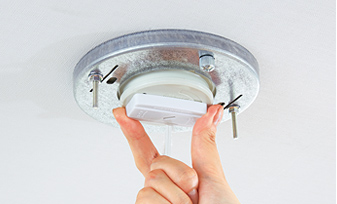

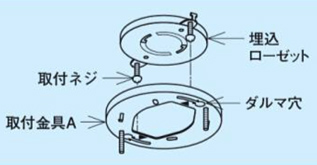

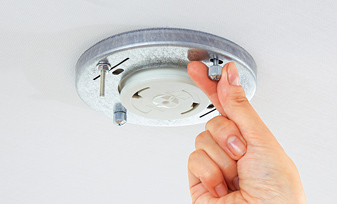

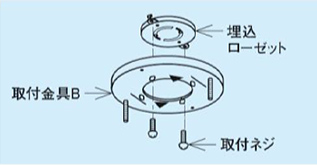

• 1. 天井に埋込ローゼットが付いている場合、埋込ローゼットに取付けネジを仮止めし、取付け金具のダルマ穴を合わせてください。

•

  2. ダルマ穴に取付けネジの頭部を通して右回りに回し、取付けネジを締め付けてください。

•

  3. 埋込ローゼットにプラグをはめこみ、電源を接続してください。

•

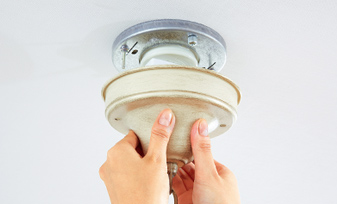

  4. 本体を持ち上げ、付属の袋ナットで取付け金具に取付けてください。

• 1. ダルマ穴がない取付け金具の場合は、上記の穴に取付けネジを合わせて締め付けてください。

•

  2. 埋込ローゼットにプラグをはめこみ、電源を接続してください。

•

  3. 本体を持ち上げ、付属の袋ナットで取付け金具に取付けてください。

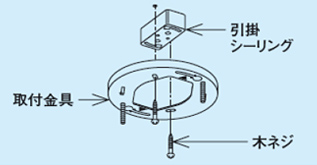

• 1. 引掛シーリングが中央に入るように、木ネジ2本で天井面の補強材のある位置に取付け金具を取付けてください。

•

  2. 埋込ローゼットにプラグをはめこみ、電源を接続してください。

•

  3. 本体を持ち上げ、付属の袋ナットで取付け金具に取付けてください。

•

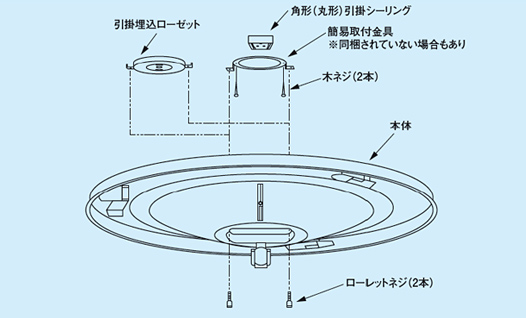

  簡易取付け型シーリングの取付け例

▼引掛シーリング取付け

•

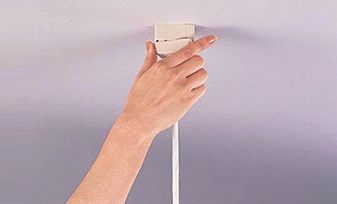

  1. 角形・丸形引掛シーリングまたは引掛埋込ローゼットにプラグを差し込みます。

•

  2. フレンジを天井面にぴったり付くまで押し上げます。必要に応じて、吊る高さを調節すれば取付け完了。

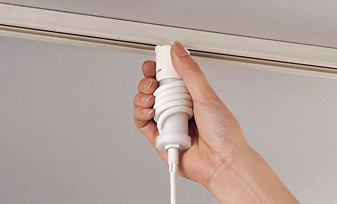

▼ダクト取付け

•

  1. ダクトレールにプラグを差し込み、回して取付けます。
